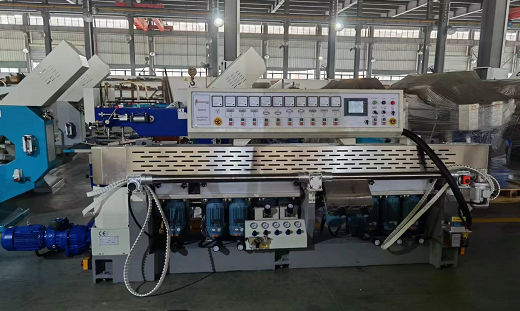

NOVA Mašina za brušenje stakla ZXM ZX9325C – 9 motora
Tehničke specifikacije:
| Alati: | 9 motora. |
| Radna brzina: | 0.8-4.0m/min |
| Max. dubina brušenja: | 3mm |
| Minimalna dim. stakla: | 60mm x 60mm |
| Debljina stakla: | 3-25mm |
| Inštalirana snaga: | 20kw |
| Dimenzija brusilice: | 9m x 1m x 3m |
| Težina: | 3500kg |
Brusilica obavlja normalno poliranje rubova, pneumatska polirka omoguča još i bolje poliranje.
SASTAV ALATA:
| Wheel position | Type of wheel | internal diameter
(mm) |
external diameter
(mm) |
Grain
(mesh) |
Power
(kw) |
Control
|
| No.1 | Diamond wheel | 12 | 150 | 100 | 2,2KW-2 | Mechanical |
| No. 2 | Diamond wheel | 12 | 150 | 180 | 2,2KW-2 | Mechanical |
| No.3 | Resin wheel | 12 | 130 | 230 | 1.5KW-2 | Mechanical |
| No.4 | 10S40 wheel | 60 | 130 | — | 1.5KW-2 | Pneumatic |
| No.5 | Resin wheel | 12 | 130 | 180 | 1.5KW-2 | Mechanical |
| No.6 | 10S40 wheel | 60 | 130 | — | 1.5KW-2 | pneumatic |
| No. 7 | Resin wheel | 12 | 150 | 320 | 2,2KW-2 | Mechanical |
| No.8 | 10S40 wheel | 70 | 150 | — | 2,2KW-2 | pneumatic |
| No.9 | Rubber wheel | 70 | 150 | — | 1.5KW-4 | pneumatic |

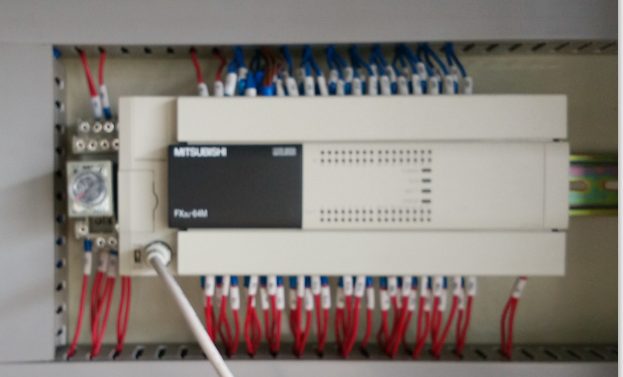

Kontrolni sutav PLC:

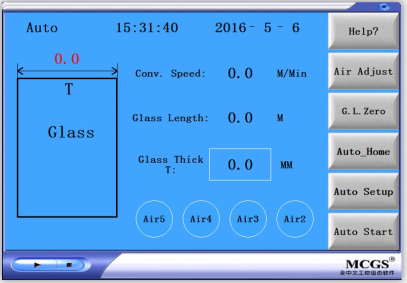

Brusilica koristi PLC kontrolu i operativni monitor osetljiv na dodir. Može se koristiti u automatskom i ručnom načinu rada. U ručnom načinu rada polirka može raditi i dalje u vazdušnom sistemu. Velika prednost je to, što su električni i kontrolni sistem sasvim odvojeni, te ako se dogodi kvar na automatskom sistemu, može se raditi dalje na ručnom.
Podrum i okvir:
Izrađeni su od debelog železa, kako bi se osigurala stabilnost i čvrstoća.

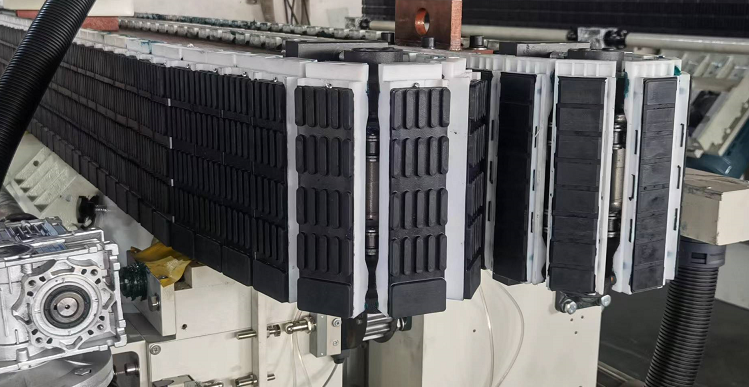

Transporter:
Lančani prienosni sustav, nylon podložke, koje su prekrite sa gumnom podlogu. Gumene podloge mogu se zameniti nakon se istroše.
Transportna traka za utovar/istovar stakla:
Zupčasti remen, sa mogučnosću podešavanja visine za postavljanje različitog stakla za skidanje. Visina prikazana je na displeju.

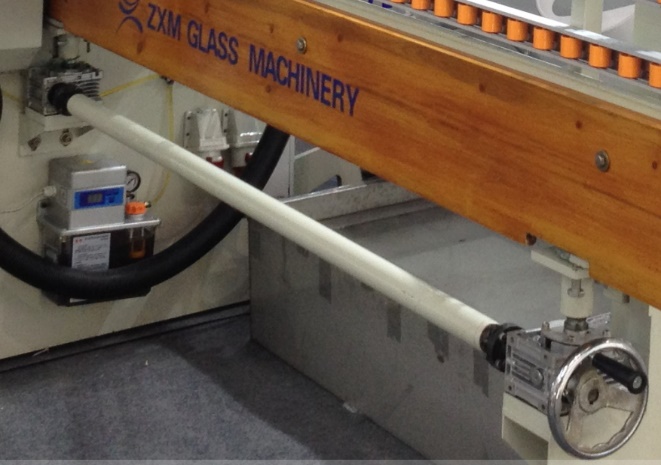

Ručna pumpa ulja za podmazivanje;
Može pumpati ulje do kliznih ploća za pomicanje motora i prednjeg pomicanja transportera. Prednji i zadnji transporter trebaju biti podmazivani ručno sa mašću.

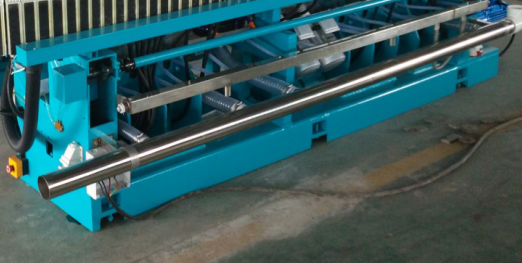

Prednja tračnica:
Motorizovana, može se pomicati paralelno i prilagoditi se različti debljini stakla
Podešavanje radne brzine:

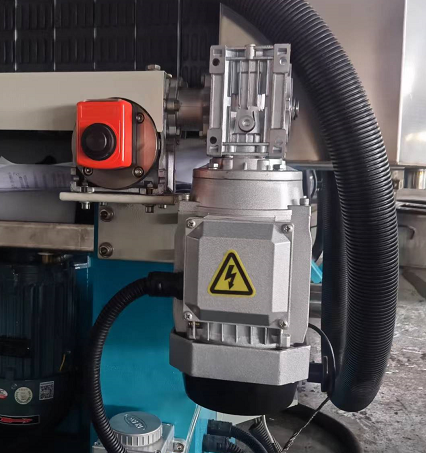

Preko frekventnog invercijskoga motora, brzina je prikazana na digitalnom panelu, može se regulisati sa dugmetom na tom panelu. Reduktor je sestavljen iz zupčanika, s niskom potrošnju energije, velikim brzinom prienosa i dugim trajanjem, izrađen kod vrhunskog proizvođača u Kini – CDQC.
Vodeni sistem:
Vodeni rezervoar sastavi iz nehrđajućeg materiala. Izvodi rezervoara spojeni su jednom nerđajućom odvodno cevi, koja je vrlo jednostavna za montažu.
